技術(technology)*域
本實用新型涉及一種優質
超凈工作臺。
凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。
背景技術
垂直流

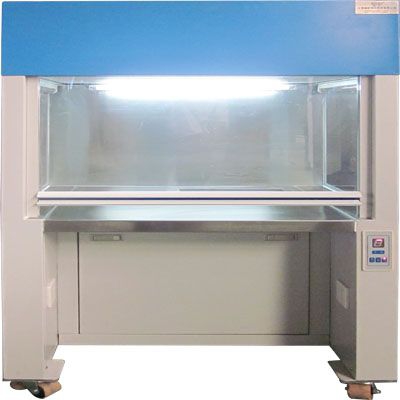

超凈工作臺是一種提供局部無塵無菌工作環境(environment)的AVC系列單向流型空氣凈化設備。
凈化工作臺廣泛適用于醫藥衛生、生物制藥、食品、醫學(science)科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動(mobile)性等優點。它是一種提供局部高潔凈度工作環境通用性較強的空氣凈化設備，它的使用對改善工藝條件(tiáo jiàn),提高產品質量和增大成品率均有良好效果。
現有的超凈工作(gōng zuò)臺存在掛置物品不方便的問題。
實用新型內容
本實用新型要解決的技術問題是提供一種掛置物品方便的優質
超凈工作臺。
為解決上述技術(technology)問題，本實用新型采用如下技術方案：
一種優質超凈工作臺，包括有柜體，所述柜體內部設置有氣流室和工作室，所述氣流室和工作室之間設置有**超凈過濾膜，所述氣流室內部中央設置有風機，所述工作室內部設置有工作臺，所述工作臺上設置有組培池，所述組培池上連有出水管和回水管，所述出水管上設置有水泵，所述柜體外表面(appearance)設置有冷卻盤管，所述冷卻盤管上設置有進水口和回水口，所述進水口與出水管連接，所述回水口與回水管連接，所述工作室兩側設置有導軌，所述導軌上設置有可沿該導軌橫向滑動的掛板，所述掛板上設置有豎向設置的通槽，所述通槽的一側設置有掛槽，所述掛槽設置有一個以上，所述工作室兩側掛板之間設置有橫桿，所述橫桿兩端掛置于兩側掛板相對應的掛槽上，所述橫桿上設置有掛鉤，所述柜體上設置有通風口，所述通風口上設置有第二超凈過濾膜。
作為優選，所述工作(gōng zuò)室內部設置有殺菌燈，使得超凈工作臺具有了殺菌的功能。
作為優選，所述殺菌燈設置有兩個，分別位于工作室兩側。
作為優選，所述工作室內部設置有照明燈，可以提供照明的功能。
作為優選，所述掛鉤設置有一個以上。
作為優選，所述柜體內壁上設置有隔音層，提高了超凈工作臺的隔音性能，降低噪音。
本實用新型的有益效果(xiàoguǒ)為：該優質超凈工作(gōng zuò)臺在滑軌(TTW guide)、掛板和橫桿的配合設置下，掛板可沿著導軌前后移動，使得橫桿可隨掛板一起前后調節，掛板豎向設置有通槽，橫桿的端部可從該通槽進出，因而便于橫桿拆裝，該通槽的一側設有掛槽，該掛槽豎向設置，便于橫桿掛設于不同掛槽內以在上下方向調節，使得掛置物品十分方便；通過設置有冷卻盤管，可以快速冷卻組培池內部的水，從而對組培池內高溫液態的培養基快速冷卻到低溫或常溫的固態的培養基，便于快速接種；通過在通風口上設置有第二超凈過濾膜，進一步提高了空氣(Basin air)的凈化效果。
凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。此外，工作室內部設置有殺菌燈，使得超凈工作臺具有了殺菌的功能(gōng néng)；工作室內部設置有照明燈，可以提供照明的功能；柜體內壁上設置有隔聲層，提高了超凈工作臺的隔音性能，降低噪音。
附圖說明
下面結合附圖對本實用新型的具體實施方式作進一步詳細的說明，其中：
圖1為本實用新型一種優質超凈工作(gōng zuò)臺的結構示意圖。
圖2為本實用新型冷卻盤管的結構示意圖。
圖3為本實用新型導軌、掛板和橫桿的連接結構示意圖。
具體實施方式
實施例1
如圖1-3所示，一種優質超凈工作臺，包括有柜體1，所述柜體1內部設置有氣流室2和工作室3，所述氣流室2和工作室3之間設置有**超凈過濾膜4，所述氣流室2內部中央設置有風機5，所述工作室3內部設置有工作臺6，所述工作臺6上設置有組培池7，所述組培池7上連有出水管8和回水管9，所述出水管8上設置有水泵10，所述柜體1外表面設置有冷卻盤管11，所述冷卻盤管11上設置有進水口12和回水口13，所述進水口12與出水管8連接，所述回水口13與回水管9連接，所述工作室3兩側設置有導軌14，所述導軌14上設置有可沿該導軌14橫向滑動的掛板15，所述掛板15上設置有豎向設置的通槽16，所述通槽16的一側設置有掛槽17，所述掛槽17設置有一個以上，所述工作室3兩側掛板之間設置有橫桿18，所述橫桿18兩端掛置于兩側掛板15相對應的掛槽17上，所述橫桿18上設置有掛鉤19，所述柜體1上設置有通風口20，所述通風口20上設置有第二超凈過濾膜21。
本實施例的有益效果為：該優質超凈工作臺在導軌、掛板和橫桿的配合設置下，掛板可沿著導軌前后移動，使得橫桿可隨掛板一起前后調節，掛板豎向設置有通槽，橫桿的端部可從該通槽進出，因而便于橫桿拆裝，該通槽的一側設有掛槽，該掛槽豎向設置，便于橫桿掛設于不同掛槽內以在上下方向調節，使得掛置物品十分方便；通過(tōng guò)設置有冷卻盤管，可以快速冷卻組培池內部的水，從而對組培池內高溫液態的培養基快速冷卻到低溫或常溫的固態的培養基，便于快速接種；通過在通風口上設置有第二超凈過濾膜，進一步提高了空氣的凈化效果。
實施例2
如圖1-3所示，一種優質超凈工作臺，包括(bāo kuò)有柜體1，所述柜體1內部設置有氣流室2和工作室3，所述氣流室2和工作室3之間設置有**超凈過濾膜4，所述氣流室2內部中央設置有風機5，所述工作室3內部設置有工作臺6，所述工作臺6上設置有組培池7，所述組培池7上連有出水管8和回水管9，所述出水管8上設置有水泵10，所述柜體1外表面設置有冷卻盤管11，所述冷卻盤管11上設置有進水口12和回水口13，所述進水口12與出水管8連接，所述回水口13與回水管9連接，所述工作室3兩側設置有導軌14，所述導軌14上設置有可沿該導軌14橫向滑動的掛板15，所述掛板15上設置有豎向設置的通槽16，所述通槽16的一側設置有掛槽17，所述掛槽17設置有一個以上，所述工作室3兩側掛板之間設置有橫桿18，所述橫桿18兩端掛置于兩側掛板15相對應的掛槽17上，所述橫桿18上設置有掛鉤19，所述柜體1上設置有通風口20，所述通風口20上設置有第二超凈過濾膜21，所述工作室3內部設置有殺菌燈22，使得超凈工作臺具有了殺菌的功能，所述殺菌燈22設置有兩個，分別位于工作室3兩側，所述工作室3內部設置有照明燈23，可以提供照明的功能，所述掛鉤19設置有一個以上，所述柜體1內壁上設置有隔音層（未圖示），提高了超凈工作臺的隔音性能，降低噪音。
本實施例的有益效果為：該優質超凈工作(gōng zuò)臺在導軌、掛板和橫桿的配合設置下，掛板可沿著導軌前后移動，使得橫桿可隨掛板一起前后調節，掛板豎向設置有通槽，橫桿的端部可從該通槽進出，因而便于橫桿拆裝，該通槽的一側設有掛槽，該掛槽豎向設置，便于橫桿掛設于不同掛槽內以在上下方向調節，使得掛置物品(article)十分方便；通過(tōng guò)設置有冷卻盤管，可以快速冷卻組培池內部的水，從而對組培池內高溫液態的培養基快速冷卻到低溫或常溫的固態的培養基，便于快速接種；通過在通風口上設置有第二超凈過濾膜，進一步提高了空氣的凈化效果；工作室內部設置有殺菌(sterilization)燈，使得超凈工作臺具有了殺菌的功能；工作室內部設置有照明燈，可以提供照明的功能；柜體內(in vivo)壁上設置有隔聲層，提高了超凈工作臺的隔音性能(property)，降低噪音。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。
