技術*域
本實用新型涉及生物技術設備*域，具體涉及的是一種特殊的消毒殺菌超凈生物工作(gōng zuò)臺。
背景技術(technology)

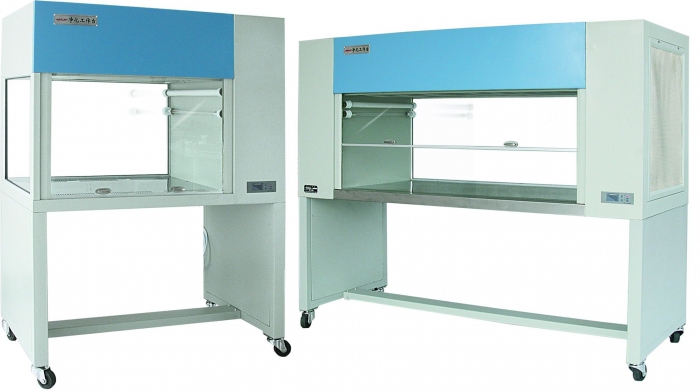

生物工作臺是一種通用性較強的局部
凈化工作臺，廣泛適用使用于電子、G防精密儀器設備、儀表、生物制藥、食品、無菌微生物(Micro-Organism)檢驗、植物組培接種等行業等需要局部?jì)艋ぷ鳝h(huán)境的科研和生產部門。是一種提供局部高潔環境通用性較強的空氣化設備,它的使用對改善工藝(Technology)條件有良好效果,提高產品質量和增大成品率。
現有的生物工作臺往往凈化效果差，無法做到徹底的消毒殺菌，并且，在使用過程中由于工作人員經常在工作臺和外界之間連續活動，容易將外界的物質帶入工作臺中，難免造成污染或發生操作失誤的現象，造成**終實驗結果不準確，影響工作質量和工作效率。
并且，現有技術中有些使用工作臺的過程中需要對器械或試驗品進行固定或扶持，這些活動需要工作人員進行手動扶持，不但費力，而且常會(huì )因為工作人員的活動使得器械移位等，造成試驗出現失誤或出現影響工作等情況。
如何能更好的使生物臺進行徹底凈化，得到超凈的工作環境，并在部分需要簡單固定或扶持的情況下進行固定，是現有技術需要解決的而技術難題。
實用新型內容
為了克服現有生物工作臺消毒殺菌不徹底，不能滿足工作的需要，固定扶持需要人力，不但使操作者很勞累而且容易發生移位影響工作等不足，本實用新型的目的在于：提供一種超凈生物工作臺。
凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。
本實用新型解決其技術問題所采用的技術方案如下：
超凈生物(biological)工作臺，包括臺體、臺面、框架、箱體、紫外殺菌燈，所述箱體與框架連接，位于框架內，所述臺體位于框架頂端，臺體與框架固定連接，所述臺體底端為臺面；所述臺體包括頂部、側壁、前裝飾面板、后板、進風裝置、排風口；所述頂部與側壁、前面板、后板固定密封連接，所述進風裝置位于前面板與頂部和側板三面相交的頂角，所述排風口位于后板與臺面和側壁三面相交的位置；所述紫外殺菌燈位于頂部中央位置；還包括夾持部，所述夾持部包括夾持爪、彎折桿、塑膠保護套；所述彎折桿頂端固定在臺體頂部，夾持爪位于彎折桿底端，所述塑膠保護套嵌套于夾持爪和彎折桿外，為密封結構，所述夾持爪包括**少兩個爪指，爪指相對設置，優選3-5個爪指。
所述彎折桿為現有技術可彎折的條桿形結構，如銅條、合金條等，可通過略大的力進行彎折定位，控制夾持爪夾持物體進行定位。
所述臺體**少有一面為透明的，前面板為透明的面。
所述進風裝置包括(bāo kuò)空氣凈化進風機、弧形緩風罩、進風通道、進風口、出風口，進風通道位于進風口和出風口之間，空氣凈化進風機位于金鳳通道內，所述弧形緩風罩位于出風口端，還包括出風孔，所述出風孔位于弧形緩風罩上。
所述空氣凈化進風機包括殼體、正極卡位、負極卡位、導電板組件、正極接線卡、負極接線卡、高壓電包，所述導電板組件由多個導電片平行排列組成的，導電片一邊為正極，另一邊為負極，排列次序按照前一導電片的負極與后一導電片的正極相對，依次進行排列；所述正極卡位和負極卡位位于殼體上，所述正極接線卡通過(tōng guò)電源線與導電板組件的正極相連接，負極接線卡通過電源線與導電板組件的負極相連接，正極卡位與正極接線卡卡扣連接，負極卡位與負極接線卡卡扣連接；所述高壓電包位于殼體內(in vivo)，與正極卡位和負極卡位相連接。
所述空氣凈化進風機還包括濾片和進風風扇，所述進風風扇位于進風通道內靠近進風口的位置，濾片位于進風口入口端。
還包括高壓電包控制開關，所述高壓電包控制開關位于殼體上，與高壓電包相連接。
凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。
當然，空氣凈化進風機要工作是要接通電源(power supply)的，電源與高壓電包和進風風扇相連接。
本實用新型的有益效果在于：
本實用新型設有紫外殺菌燈，通過紫外線進行消毒殺菌，殺菌效果好，沒有感染物殘留，不會(huì )影響環境；同時，本實用新型設有空氣凈化進風機，不但可以通過濾片和進風風扇的共同作用，送入干凈的空氣，也可以更進一步的，通過靜電（是一種處于靜止狀態的電荷）除塵將空氣進行進一步凈化，同時，導電片之間平行排列，前一導電片的負極與后一導電片的正極相對，兩導電片之間產生電弧，激發氧氣變?yōu)槌粞?，從而進一步進行消毒殺菌，對某些紫外線照射不到的位置進行更好凈化。
超凈工作臺與
生物安全柜（Biosafety Cabinet）不同。
超凈工作臺只能保護在工作臺內操作的試劑等不受污染，并不保護工作人員，而
生物安全柜是負壓系統，能有效保護工作人員。
本實用新型設有夾持部，可以通過(tōng guò)夾持部夾持固定，這樣避免了人力固定帶來的勞累，也避免人力固定造成的移動錯位，同時也避免了人力的頻繁操作從外界帶入污染物，固定效果好，彎折桿可以隨意彎折，調整長度和角度，方便使用。本實用新型進風裝置和排風口對角線設置，進風裝置設有弧形緩風罩，弧形緩風罩上設有出風孔，使得進風得到緩流處理，風力均勻。
本實用新型設有本實用新型設計科學合理，凈化效率高，凈化徹底，使得本實用新型生物工作臺比現有生物工作臺凈化效果好，凈化效率高，減輕人力工作量，適宜推廣(Promotion)應用。
附圖說明
圖1是實施例1結構示意圖；
圖2是實施例1空氣凈化進風機結構示意圖；
圖3是實施例1導電片正面結構(示意圖；
圖4是實施例1導電片反面結構示意圖；
圖5是實施例2結構示意圖。
具體實施方式
下面結合附圖和實施(Implementation)例對本實用新型進一步說明，但不作為對本實用新型的限定。
請參閱圖1-5所示的本實用新型超凈生物工作臺的實施(Implementation)例。
實施例1：
包括臺體1、臺面2、框架3、箱體(BOX)4，紫外殺菌燈19，所述箱體4與框架3連接，位于框架3內，所述臺體1位于框架3頂端，臺體1與框架3固定連接，所述臺體1底端為臺面2；所述臺體1包括頂部5、側壁6、前面板7、后板、進風裝置8、排風口9；所述頂部5與側壁6、前面板7、后板固定密封連接，所述進風裝置8位于前面板7與頂部5和側板三面相交的頂角，所述排風口9位于后板與臺面2和側壁6三面相交的位置；所述紫外殺菌燈19位于頂部5中央位置；還包括夾持部10，所述夾持部10包括夾持爪12、彎折桿11、塑膠（相關聯事物：塑料）保護套；所述彎折桿11頂端固定在臺體頂部5下表面，夾持爪12位于彎折桿11底端，所述塑膠保護套嵌套于夾持爪和彎折桿外，為密封結構，所述夾持爪包括**少兩個爪指，爪指相對設置，本實施例為3個爪指。
所述彎折桿為現有技術可彎折的條桿形結構，如銅條、合金條等，可通過略大的力進行彎折定位，控制夾持爪夾持物體進行定位。
所述臺體**少有一面為透明(Transparent)的，前面板為透明的面。
所述進風裝置8包括空氣凈化進風機13、弧形緩風罩14、進風通道15、進風口16、出風口17，進風通道位于進風口和出風口之間，所述弧形緩風罩位于出風口端，還包括出風孔18，所述出風孔位于弧形緩風罩上。
所述空氣凈化進風機包括殼體20、正極卡位21、負極卡位22、導電板組件23、正極接線卡24、負極接線卡25、高壓電包26，所述導電板組件由多個導電片平行排列組成的，導電片一邊為正極，另一邊為負極，排列次序按照前一導電片的負極與后一導電片的正極相對，依次進行排列；所述正極卡位和負極卡位位于殼體上，所述正極接線卡通過(tōng guò)電源線與導電板組件的正極相連接，負極接線卡通過電源線28與導電板組件的負極相連接，正極卡位21與正極接線卡24卡扣連接，負極卡位22與負極接線卡25卡扣連接；所述高壓電包位于殼體內(in vivo)，與正極卡位和負極卡位相連接。
還包括高壓電包控制開關29，所述高壓電包控制開關29位于殼體上，與高壓電包26相連接。在不需要產生臭氧時，可以關閉高壓電包。
實施例2：
所述空氣凈化進風機還包括濾片30和進風風扇31，所述進風風扇31位于進風通道15內靠近進風口16的位置，濾片30位于進風口16入口端。
